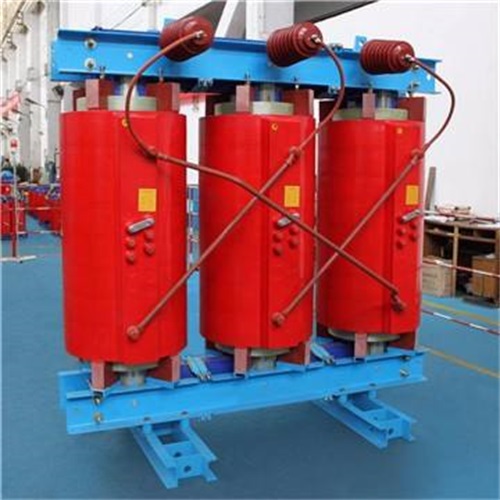

曲靖SCBH15-800KVA/10KV/0.4KV非晶合金干式变压器

　　曲靖SCBH15-800KVA/10KV/0.4KV非晶合金干式变压器是用非晶合金制作铁芯的变压器。非晶合金材料的金属原子排列呈无序非晶状态，它的去磁与被磁化过程极易完成，较硅钢材料铁芯损耗降低，达到节能效果。变压器的涡流损耗与铁芯材料厚度成正比，与电阻率成反比，磁滞损耗与磁滞回路所包络的面积成正比。曲靖SCBH15-800KVA/10KV/0.4KV非晶合金干式变压器非晶合金带材的厚度小，电阻率是冷轧硅钢片的3倍左右，因此，由非晶合金制成的铁芯，它的涡流损耗比冷扎硅钢片制成的铁芯要小很多。另外，非晶合金的矫顽力远小于4A/m，是冷轧硅钢片的1/7左右，非晶合金的磁滞回线所包络的面积远远小于冷轧钢片，因此非晶合金的磁滞损耗比冷轧硅钢片的小很多，其铁芯损耗非常低，比传统硅钢片铁芯变压器的空载损耗低75%左右，是目前非常理想的低损耗节能变压器。由于损耗低，曲靖SCBH15-800KVA/10KV/0.4KV非晶合金干式变压器发热少、温升低，运行性能非常稳定。

　　曲靖SCBH15-800KVA/10KV/0.4KV非晶合金干式变压器特点：

　　1、线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。

　　2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。

　　3、铁芯采用晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。

　　4、铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。

　　5、变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。

　　6、配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

　　曲靖SCBH15-800KVA/10KV/0.4KV非晶合金干式变压器结构：

　　1、铁芯：铁芯选用进口冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带 绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。

　　2、温控系统和风冷系统：采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行性。

　　3、保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20 、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。
